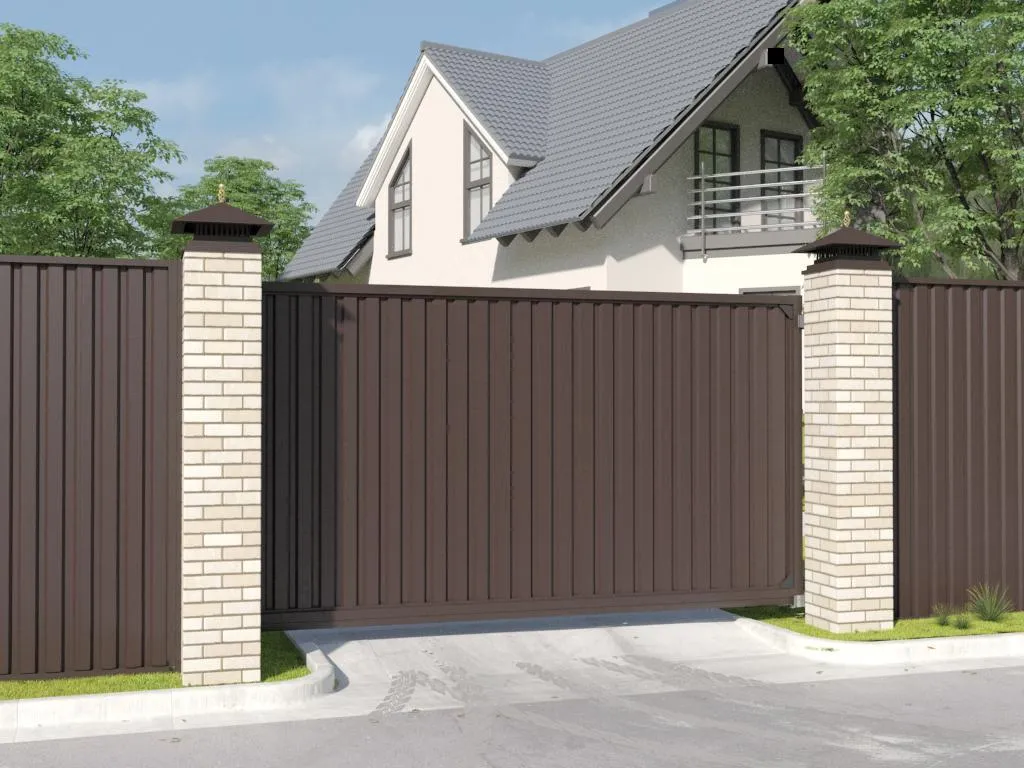

Раньше на проездах во дворах можно было встретить в основном только распашные ворота. А вот откатные ворота встречались редко, поскольку стоили не дешево.
Сейчас же их популярность возросла. И все благодаря своей простоте в использовании. Также они имеют такой механизм открытия, что не отнимают много полезного пространства вашего двора.
Из чего состоят откатная конструкция ворот
Прежде, чем разобрать составные части такого вида ворот отметим, что существует три основных способа организации открытия – по рельсе, подвешенные и консольные. Последний способ самый удачный, так как не имеет недостатков первых двух.
Итак, сдвижные ворота с механизмом последнего типа состоят из:
-
Каркасное основание створки;
-
Материал для обшивания каркаса;
-
Закладная;
-
Комплектующие (фурнитура) для откатных ворот.
Давайте немного детальнее разберем каждую составную
Каркасное основание створки
Створка всего одна (в большинстве случаев). Ее каркас – основа из металлических труб. Бывает прямоугольной или трапецеидальной формы (треугольный хвостовик).
Длина каркаса равна полторы ширины проема. Для сваривания используют либо 2 профильные трубы (например, 40*20 и 60*30 мм), либо же специальный т-подобный профиль.
Во втором случае ворота изготавливаются не только значительно быстрее, но и их качество гораздо лучше, а значит и служат они дольше.
Материал для обшивки
Обшивают каркас таким материалом, который хорошо себя показал при использовании во внешней среде (на улице).
К таким материалам относится профнастил, деревянные доски (предварительно обработанные специальными составами), сэндвич-панели, прутья и т. п.
Закладная
Консольный тип позволяет воротам двигаться над проездом не касаясь его поверхности. Это возможно благодаря направляющей, которая приварена к створке и паре роликовым опорам, которые устанавливаются сбоку проезда. Вот для установки этих роликовых кареток нам и необходима закладная.
Ее делают из швеллера (длина равна половине ширины проезда) и металлических прутьев (длина 1-1,5 м, приваренных к швеллеру для устойчивости).
Эту сваренную деталь бетонируют в яме так, чтобы швеллер был на уровне с поверхностью покрытия проезда.
Комплектующие (фурнитура) для откатных ворот
Как мы уже упоминали, консоль образуют парой роликовых опор и направляющим профилем. Эти детали входят в состав комплекта фурнитуры для откатных ворот.
Кроме них там еще находятся уловители, концевой ролик, верхние ролики и заглушка. Все эти комплектующие необходимы для организации нормальной работы откатных ворот.
Автоматика для откатных ворот
Эта составляющая не является обязательной. Можно легко обойтись и без автоматик. Но для большего комфорта ее все же можно установить. Ведь это раньше автоматика принадлежала к товарам роскоши, так как цены на нее были заоблачными.
А сейчас можно легко найти бюджетную модель, да еще и с отличным качеством деталей.
Этапы изготовления откатных ворот
Мы сейчас не будет подробно разбирать все этапы из серии: “как сделать откатные ворота своими руками”. А просто пройдемся кратко по каждому из них.
Первым делом нужно все подготовить, закупить материалы. На этом этапе производят замеры проема. По ним делают чертеж, по которому, в свою очередь, потом закупают все материалы. Далее подготавливаем место под установку ворот и также место под сборку каркаса.
Все металлические трубы чистим, режем на нужные куски, обезжириваем и покрываем грунтовкой, подготавливая их к сварочным работам.
После подготовительных работ приступаем сначала к свариванию закладной (потому что ее нужно еще забетонировать), а потом уже варим каркас.
Далее монтируем все элементы с комплекта фурнитуры: каждый на его «рабочее» место
На последнем этапе крепим обшиваем к каркасу створки, а также монтируем замок, чтобы запирать ворота. Или же можно приобрести автоматику для откатных ворот, которая также будет играть роль замка.
Цена изготовления откатных ворот
Рассчитать точную стоимость изготовления откатных ворот сложно. Ведь на ценообразование влияют многие факторы – размер проема, цены на металлопрофиль и материал обшивки, стоимость фурнитуры и прочее.
Можно посчитать только приблизительно.
Возьмем для расчетов стандартную створку 4*2 м
-
Каркас обойдется в: 16*270 + 12*90 = 5400 грн;
-
Закладная деталь: 870*2+11*56 = 2972 грн;
-
Материал обшивки из профнастила: 195*8 = 1560 грн;
-
На фурнитуру для сдвижных ворот – 2995 грн;
-
На прочие материалы – около 2500 грн.
Приблизительно такие ворота обойдутся в 15500 грн
Что использовать в качестве обшивки
Выбор обшивки ответственное дело. Нужно, чтобы материал идеально подходил для использования на улице. Ведь на него будут воздействовать различные атмосферные осадки и ультрафиолет.
Хорошо подходит для этих целей профнастил. Он продается листами с различными вариантами волн и цветовой палитрой. Эти листы легко крепить. Да и стоимость относительно не большая.
Читайте также: Откатные ворота из профнастила
Еще один вариант – сэндвич-панели. Они дороже, чем профнастил, но на воротах смотрятся эффектно.
Также в качестве обшивки можно использовать доски, металлические прутья и прочее.
Завершение
Откатные и распашные ворота – прямые конкуренты. Хоть первый вариант можно сделать дешевле, но он имеет ряд недостатков – неудобно использовать, занимают полезное пространство двора при открытии и закрытии и тому подобное.
А вот откатные ворота очень просты в эксплуатации
Есть три варианта механизма отката – подвешенные, двигающееся по рельсе в поверхности проезда и консольные. Последний тип самый удачный. Он практически не имеет недостатков.
Т-профиль отлично подходит для каркаса. Собственно он и разработан специально для таких целей. Обшивать можно профнастилом, который идеально подходит для этого.
